Superkompaktní a lehké komponenty a inovativní charakteristiky vybavení stanovují nové standardy v oblasti stěnových pil a zjednodušují a zefektivňují její použití:
Nová prstncová pila s hloubkou řezu až 300 mm nabízí optimální alternativu k rohovému vrtání nebo diamantovým řetězovým pilám. Zvláštním poznávacím znakem je promyšlená ergonomie: Obě rukojeti jsou nastavitelné. Zadní rukojeť se přitom dá otočit o 90° pro horizontální řezy a umožňuje zaujmout pohodlnější polohu při řezání.
„Top weight! Very easy handling thanks to compact components, very light blade guard and new quick motor mount release.“
Ortner Kurt Bohr- und Schneidetechnik GmbH & Co KG
„I think the tool-free replacement of the drive motor and the simple assembly are great. It makes a “click-click” noise and the saw head is securely fitted. It could not be easier. I don’t want to give this light, powerful and compact machine back.“
ERNE AG Bauunternehmung
„The WSE1621 would be the perfect Christmas present for our employees.“
Diamantbohr AG
Pilový kotouč | |
---|---|
Max. hloubka řezu | 705 mm |
Max. Ø pilového kotouče | 1 600 mm |
Volně použitelné do Ø | 900 mm |
Upevnění příruby listu | Rychloupínací příruba |
Upevnění pilového kotouče (řezy lícující s povrchem) | 6 šroubů se zápustnou hlavou, roztečná kružnice 130 mm |
Elektromotor | |
---|---|
Vodou chlazený vysokofrekvenční motor |
|
Jmenovitý výkon (32 A) | 20 kW |
Výkon motoru S1 (32 A) | 17 kW |
Napětí | 400–480 V |
Frekvence | 50 / 60 Hz |
Hmotnosti | |
---|---|
Stěnová pila WSE1621 | 23,5 kg |
Hlavní elektromotor WSE1621 | 15 kg |
Řízení WSE1621 | 11 kg |
Dálkové ovládání WSE1621 | 1,8 kg |
Ochranný kryt kotouče 1 000 mm AIO lineární | 21,5 kg |
Kolejnice VAS G, 1 100 mm | 9,4 kg |
Kolejnice VAS G, 1 650 mm | 15 kg |
Kolejnice VAS G, 1 925 mm | 16,2 kg |
Kolejnice VAS G, 2 200 mm | 18,4 kg |
Přepravní vozík WSE1621 | 21 kg |
Systém a příslušenství | |
---|---|
10990000 | Stěnová pila WSE1621 |
10997955 | Hlavní elektromotor WSE1621 400–480 V / 50 Hz |
11002700 | Elektrické řízení WSE1621 400–480 V / 50 Hz, včetně bezdrátového dálkového ovládání |
10992200 | Přepravní vozík WSE1621 |

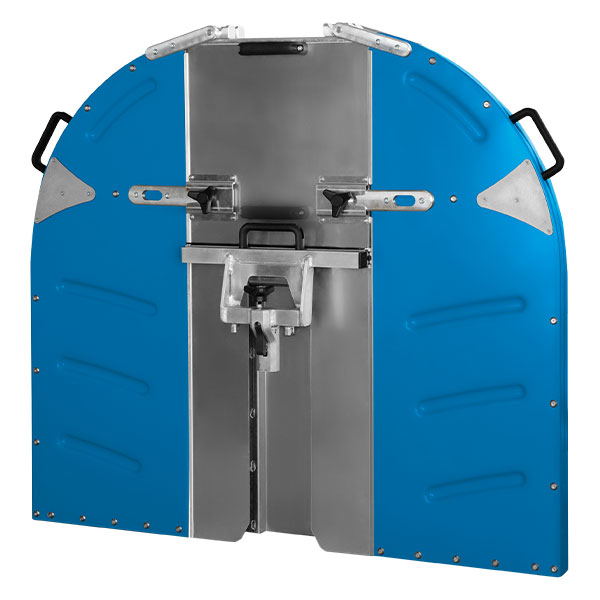

10996700 | Ochranný kryt kotouče 1 000 mm AIO lineární |
10982079 | Kolejnice VAS G / 1 100 mm / hliník |
10981818 | Kolejnice VAS G / 2 200 mm / hliník |
977523 | Spojení kolejnic VAS- a kolejnice VS |
965987 | Hliníkový kolejnicový stojan s profilem V, plochý |
965987 | Hliníkový kolejnicový stojan s profilem V, plochý |
965987 | Hliníkový kolejnicový stojan s profilem V, plochý |
10980346 | Skříňka na nářadí |
Příslušenství | |
---|---|
10992800 | Ochranný kryt kotouče, 800 mm, AIO, lineární |
10992900 | Ochranný kryt kotouče, 1 200 mm, AIO, lineární |
977606 | Ochranný kryt kotouče, 1 600 mm, 2dílný |
10998282 | Držák ochranného krytu kotouče, 1 600 mm |
10977882 | Příruba listu ST, kompl. |
961983 | Kyvadlový kolejnicový stojan s profilem V |
10977452 | Otočný kolejnicový stojan s profilem V, kompl. |
10981719 | Přepravní vozík malý |
10999403 | Příruba listu ST, kompl. rezání za sucha |
